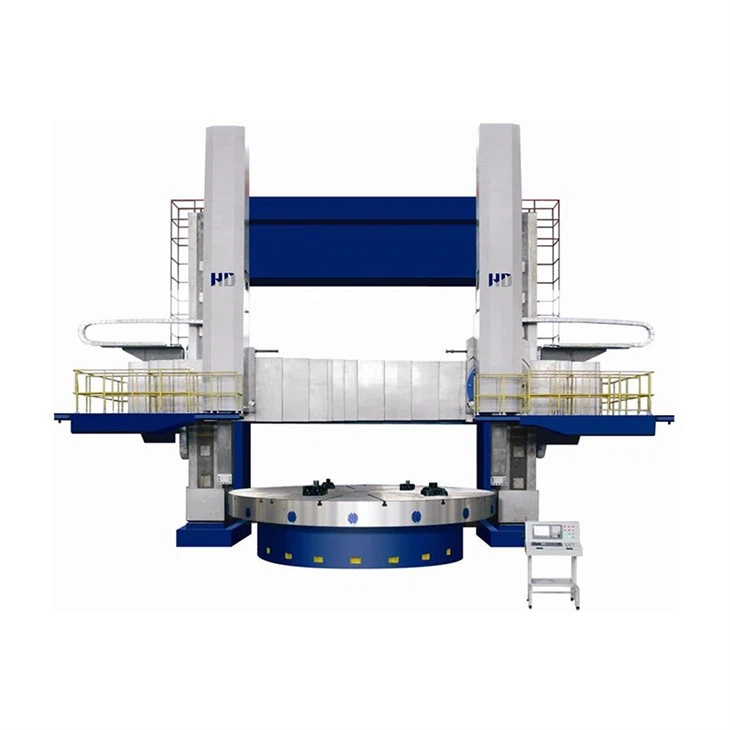

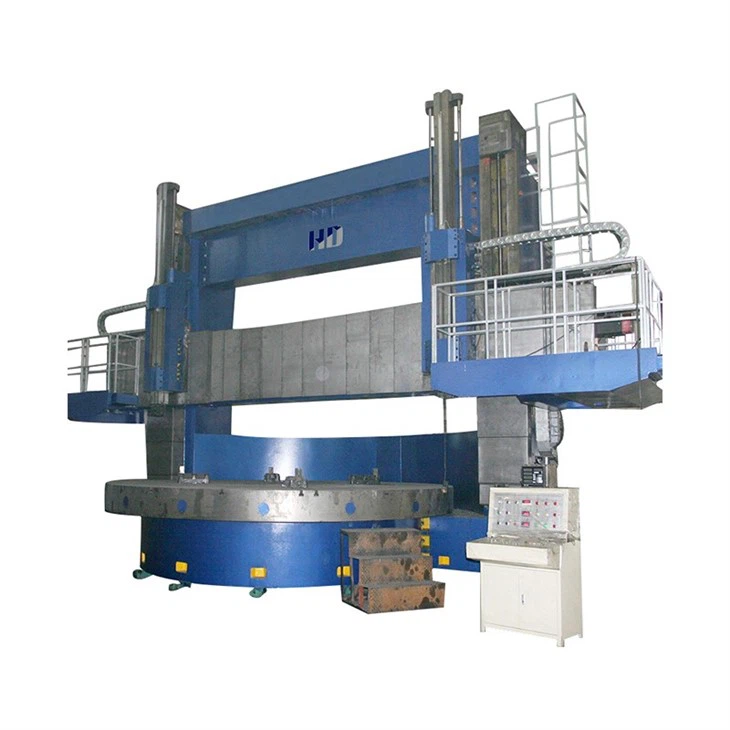

CNC dubultās kolonnas vertikālās virpas mašīna

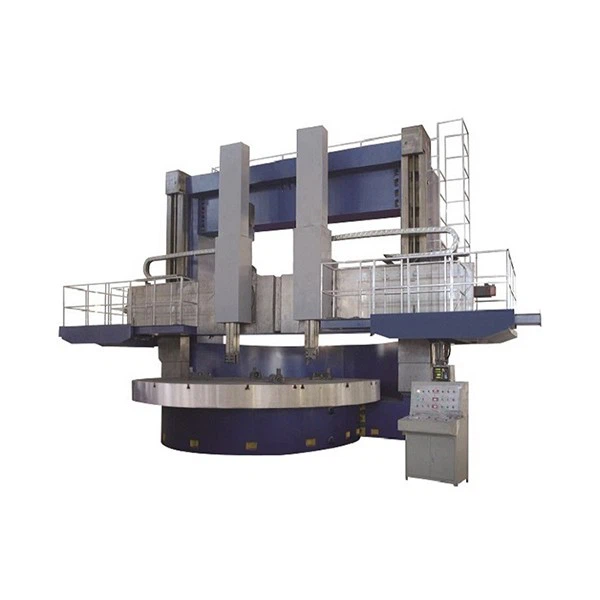

Modelis CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 CNC dubulto kolonnu vertikālā virpa ir piemērota melno, krāsaino metālu un dažu nemetāla detaļu raupjai un smalkai apstrādei ar ātrgaitas tērauda un cementēta karbīda instrumentiem. Tas var apstrādāt iekšējās un ārējās cilindriskās virsmas, gala virsmas, iekšējās un ārējās koniskās virsmas un rievas.

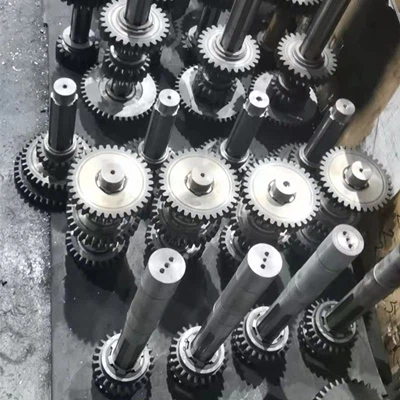

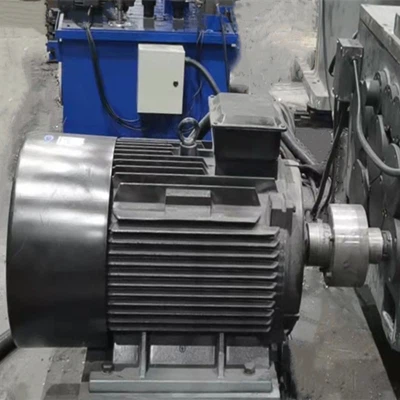

CNC dubultās kolonnas vertikālās virpas galveno piedziņu darbina maiņstrāvas motors, un bremze ir enerģijas patēriņa bremze, kas sadarbojas ar mehānisku ātruma maiņu, lai sasniegtu nepieciešamo darba galda ātrumu. Pārnesumu pārslēgšana tiek realizēta, hidrauliskajam cilindram spiežot pārslēgšanas dakšu, lai pārnesums kustētos. Pārnesumkārbas pārnesums izmanto augstas precizitātes zemējuma pārnesumus ar zemu trokšņa līmeni; lielais spirālveida konusveida zobrats izmanto 20CrMnTi karburēšanas dzēšanas zobratu slīpēšanas tehnoloģiju.

CNC dubultās kolonnas vertikālās virpas darba galdā ir izmantotas hidrostatiskās vadošās sliedes, kas ir inkrustētas ar cinka sakausējuma vadotnes sliedēm, un tām tiek nodrošināta pastāvīga strāva ar sinhrono šunta motoru. Tam ir stabila statiskā spiediena, lielas nestspējas un augstas precizitātes īpašības. Galvenā vārpsta ir aprīkota ar augstas precizitātes divrindu īsiem cilindriskiem rullīšu gultņiem, lai nodrošinātu darba galda radiālo nolaišanos. Darbagalda un darbagalda pamatmateriāls ir HT250. Darba galds ir aprīkots ar četru žokļu manuālo patronu.

Šī CNC dubulto kolonnu vertikālā virpa izmanto elektrību, hidraulisko spiedienu, lai panāktu darba galda ātruma maiņu, staru iespīlēšanas mehānisma atslābināšanu, darba galda eļļošanu un kreisās un labās puses instrumenta statņu līdzsvaru. Tāpēc pirms virpas lietošanas vispirms iedarbiniet eļļas sūkni.

Darba galda mainīgo ātrumu nosaka operators, lai izvēlētos lielo un mazo ātrumu atbilstoši apstrādājamās detaļas faktiskajām vajadzībām, pēc tam, kad galds pārstāj griezties, nospiediet ātruma maiņas pogu, lai izvēlētos vēlamo griešanās ātrumu, elektromagnētiskais atpakaļgaitas vārsts saņem elektrību un ieslēdz spiediena eļļu; vienlaikus spiediena eļļa tiek savienota ar cilindru, kas atbilst griešanās ātrumam. Kad cilindrs kustas, izspiediet pārnesumu caur vilkšanas stieni un dakšiņu, lai mainītu ātrumu.

Ātruma maiņas procesa laikā galvenais motors virzās, lai palīdzētu piekārt zobratu. Kad ātruma maiņa ir pabeigta, galvenā motora impulss apstājas un pogu stacijas dzeltenā gaisma ir izslēgta, un tad var sākt galda rotāciju. Nospiežot staru kūļa pacelšanas vai nolaišanas pogu, elektromagnētiskās maiņas vārsts tiek aktivizēts, iespīlēšanas mehānisms tiek atslābināts, stars sāk celties; atlaidiet pogu, elektromagnētiskās maiņas vārsts izslēdzas, staru kūlis pārstāj celties, un iespīlēšanas mehānisms nostiprina staru uz vertikālās kolonnas.

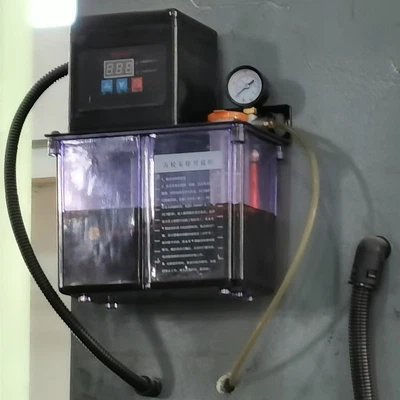

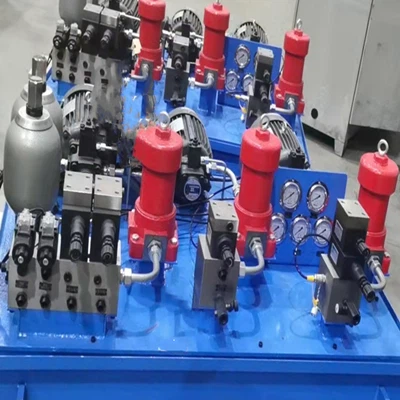

Hidrauliskās sistēmas darba spiedienu noregulē līdz 2,8 MPa ar galveno pārplūdes vārstu. Lai nodrošinātu kreisā vertikālā instrumenta staba līdzsvaru, sistēma ir aprīkota ar vienvirziena vārstu, šķidruma vadības vienvirziena vārstu un akumulatoru. Pārplūdes vārstu izmanto, lai līdzsvarotu pārplūdes cilindru, kad vertikālais instrumenta statnis virzās uz leju, kas tiek noregulēts uz mazāku pārplūdi, kad instrumenta statnis nekustas, un parasti noregulēts uz 2,5 MPa. Spiediena relejs tiek izmantots līdzsvara sistēmas pārspiediena aizsardzībai, un tā darbības spiediens parasti tiek noregulēts uz 4.0MPa. Labā instrumenta staba līdzsvara sistēmas princips ir tāds pats kā iepriekš. Sistēmas galvenā pārplūdes vārsta pārplūdes eļļa tiek izmantota katras darbgalda daļas eļļošanai. Tajos smēreļļas spiedienu, kas ved uz darba galda vadotnes sliedes noslēdzošo rievu, spiediena vārsts noregulē uz 0,5 MPa. Spiediena relejs ir paredzēts arī darba galda aizvēršanas rievas smēreļļas ceļā, lai novērstu galda vadotnes bojājumus nepietiekama eļļošanas spiediena dēļ.

Darbgalda hidrauliskā sistēma sastāv no šādām daļām: galvenā transmisijas ātruma maiņas sistēma; kreisā un labā instrumenta statņa cilindra hidrauliskais līdzsvars; staru skava un relaksācija; Galda dinamiskā spiediena virzošo sliežu sistēma; ātrumkārbas un darba galda eļļošana.

Šis darbgalds ir piemērots ātrgaitas tērauda un cieto sakausējumu griešanas instrumentiem, dažādu melno metālu, krāsaino metālu un dažu nemetālisku materiālu apstrādei. Šis darbgalds ir portāla dubultkolonnas vertikālās virpas veids, ir divi vertikāli instrumenta stabi, var pabeigt ārējā apļa pagrieziena daļas, iekšējo caurumu, iekšējo un ārējo konisko virsmu, gala virsmu, rievu un griezumu.

Šī darbgalda darba galdu darbina maiņstrāvas galvenais motors caur pārnesumkārbu, kas kontrolē mainīga ātruma eļļas cilindra pārnesumu pārslēgšanu, lai panāktu četru ātrumu bezpakāpju darba galda ātruma regulēšanu. Darba galdu var virzīt uz priekšu un atpakaļ, lai atvieglotu sagataves izlīdzināšanu, un darba galda ātruma maiņa tiek veikta pogu stacijā.

Darba galda vārpsta ir aprīkota ar augstas precizitātes NN3000K divrindu cilindriskajiem rullīšu gultņiem. Tās iekšējam gredzenam ir konuss, kas var regulēt radiālo klīrensu, lai nodrošinātu, ka vārpsta darbojas vienmērīgi ar centrēšanas precizitāti.

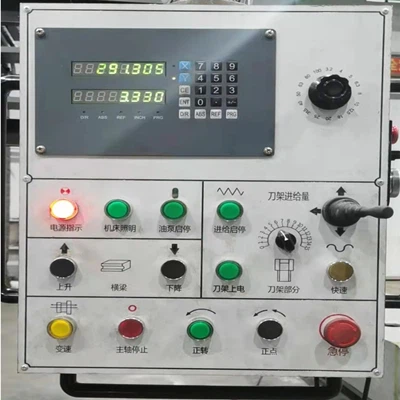

Šī darbgalda labais instrumenta statnis ir CNC, un kreisais instrumenta stabs ir ieprogrammēts kontrolēts. Kreisā un labā instrumenta staba padeves procesu kontrolē servosistēma, un vertikālā instrumenta stabs un šķērssijas padeve tiek kontrolēta atsevišķi. Darbinot instrumenta stabu, operators vada padevi abos instrumenta staba virzienos, kontrolējot servo atbilstoši sagataves situācijai. Padeves daudzumu un vārpstas ātrumu nosaka pats operators. Uz pogas stacijas ir rokas impulss, kas padeves laikā var ērti kontrolēt instrumenta staba padevi.

Vertikālais instrumenta statnis izmanto hidrauliskās eļļas cilindrus, lai līdzsvarotu cilindra svaru. Instrumenta staba augšējā daļa ir aprīkota ar diviem izkraušanas veltņiem. Noregulējot skrūves tā augšējā galā, daļu no vertikālā instrumenta staba svara var izturēt veltņi, tādējādi samazinot šķērssijas bīdāmā sēdekļa diagonālā dzelzs nodilumu.

Šķērssiju piestiprina pie vertikālās kolonnas ar savilkšanas cilindru caur sviru. Pirms šķērssijas pacelšanas spiediena eļļa atver cilindru, lai atbrīvotu šķērssiju, un tā darbība ir arī pogu stacijā.
