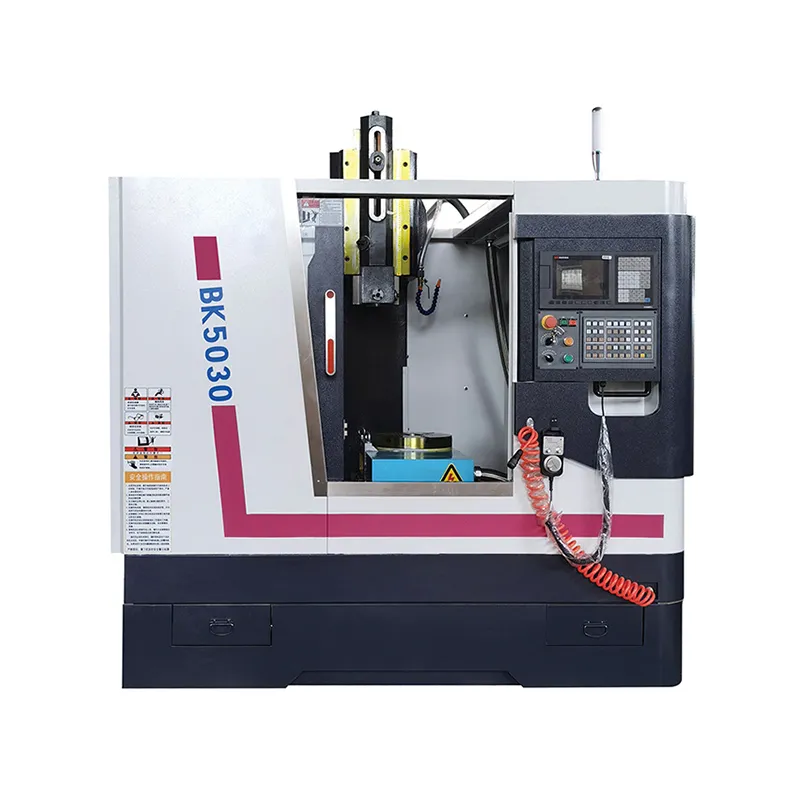

Modelim BK5018/ BK5030 CNC rievošanas mašīnai ir rievošanas plaknes, formēšanas virsmas un atslēgas rievas funkcija. Tas ir griešanas darbgalds, kas realizē rievošanu.
Specifikācijas parametrs
|
Galvenie tehniskie parametri |
Vienība |
BK5018 |
BK5030 |
|
Maks. aunuma rievu garums |
mm |
180 |
300 |
|
Ram regulēšanas gājiens |
mm |
80 |
75 |
|
Ram kustības laiki |
n/min |
30--120 |
30--180 |
|
Darba galda izmērs |
mm |
600X320 |
550X405 |
|
Ceļošana uz darba galda (X, Y) |
mm |
300X300 |
280X330 |
|
Attālums starp instrumenta galvas atbalsta atveres asi un kolonnas apakšdelmu |
mm |
400 |
505 |
|
Attālums starp instrumenta galvas atbalsta atveres gala virsmu un darba galdu |
mm |
680 |
690 |
|
X ass motora griezes moments |
(N.M) |
6 |
6 |
|
Y ass motora griezes moments |
(N.M) |
6 |
6 |
|
Ātrgaitas ātrums |
X (m/min) |
5 |
5 |
|
Y (m/min) |
5 |
5 |
|
|
Lodveida skrūve (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Lodveida skrūve (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Galvenā motora jauda (servo) |
KW |
3.7 |
3.7 |
Produkta iezīme
Galvenā piedziņa izmanto kloķa mehānismu, ko realizē servomotors, samazinot ātrumu. X un Y virziena padeve realizē bezpakāpju ātruma regulēšanas funkciju, izmantojot servovadību. X virziena lodveida skrūve ir tieši savienota ar motoru, un Y virziena lodveida skrūve un motors tiek pārraidīti caur sinhrono jostu. Atbilstoši lietotāju vajadzībām var konfigurēt ar NC dalīšanas galvu vai NC pagrieziena galdu, darbgalda funkcija ir īpaši jaudīga, var apstrādāt dažādu leņķu virzienu atslēgu.
Iepakojums
Ražošanas ierīce
Klients
FAQ
1. Kāds ir jūsu minimālais pasūtījuma daudzums?
Minimālais pasūtījuma daudzums ir 1 komplekts.
2. Kāds ir jūsu uzņēmuma maksājuma termiņš?
Maksājuma termiņš ir vispārīgs T/T vai L/C.
3. Vai jūs, lūdzu, pastāstiet man par garantiju?
Garantija ir 1 gads.
4. Vai jums ir CE vai kāds cits sertifikāts?
CE un ISO9001:2008, SGS, TUV sertifikāts utt.
5. Kādu CNC sistēmu jūs izmantojat?
Siemens, Fanuc, GSK utt.
6. Kad ir piegādes laiks?
Mēs to piegādāsim 90 dienu laikā pēc maksājuma saņemšanas.
