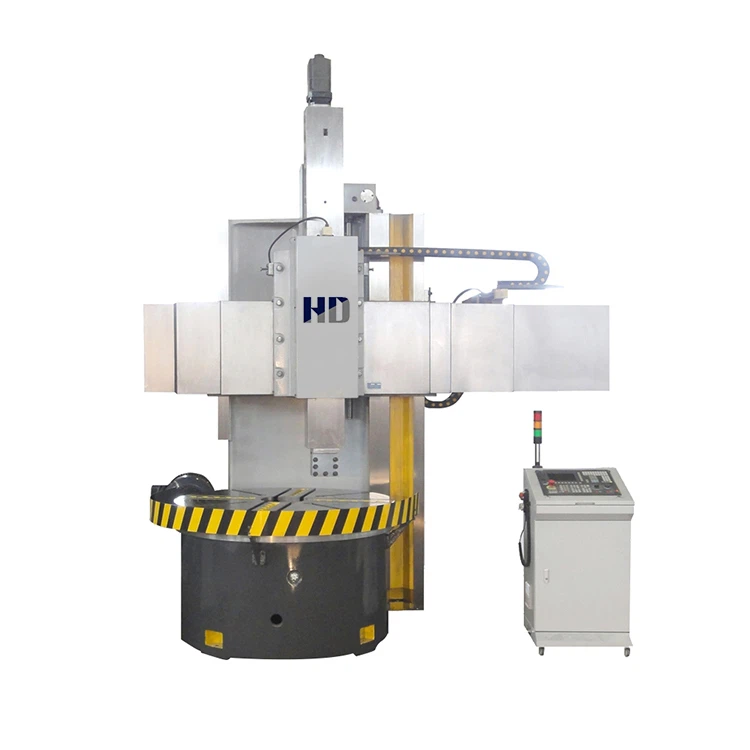

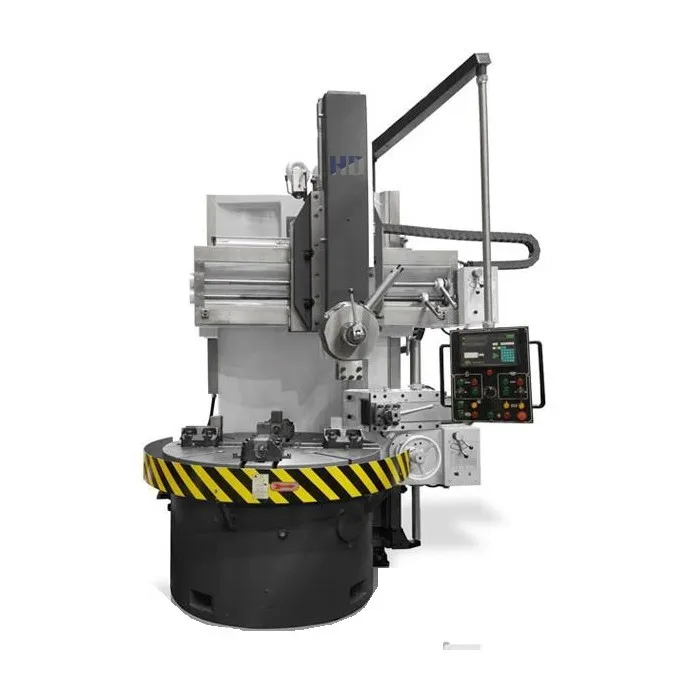

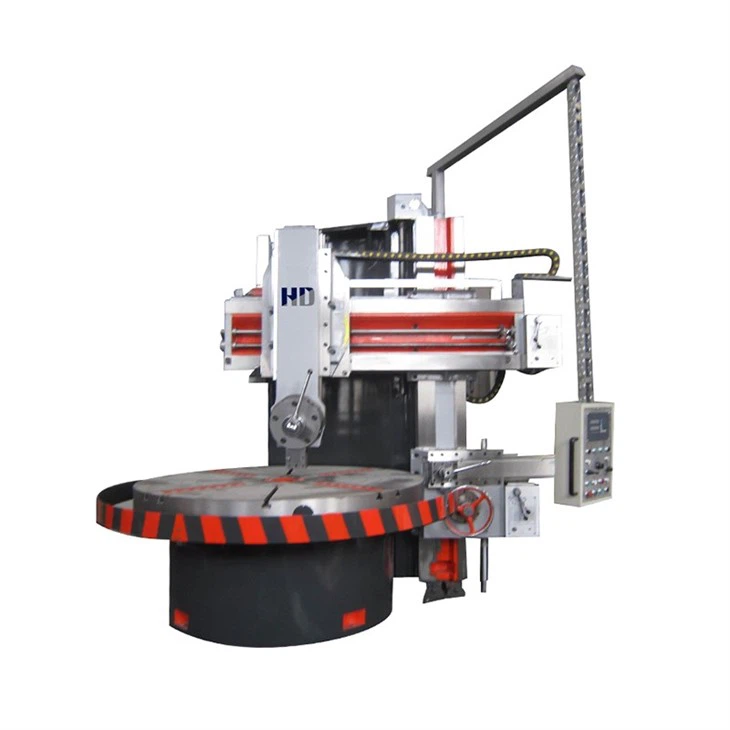

Modelis C5112/C5116/C5120, C5123/C5126 vertikālās virpošanas virpas ir piemērotas melno metālu, krāsaino metālu un dažu nemetālisku materiālu apstrādei ar ātrgaitas tērauda instrumentiem, cementēta karbīda instrumentiem un dažādiem augstas veiktspējas griezējinstrumentiem. Tas var pabeigt iekšējo un ārējo cilindrisko virsmu, iekšējo un ārējo konisko virsmu raupju un smalku virpošanu, plaknes un rievu griešanas procesus.
Specifikācijas parametrs
|
Specifikācija |
Vienība |
C5112 |
C5116 |
C5120 |
C5123 |
C5126 |
|
|
Maksimālais vertikālā instrumenta staba griešanas diametrs |
mm |
1250 |
1600 |
2000 |
2300 |
2600 |
|
|
Maksimālais sānu instrumenta staba griešanas diametrs |
mm |
1100 |
1400 |
1800 |
2000 |
2400 |
|
|
Maksimālais pļaušanas augstums |
mm |
1000 |
1000/1400 |
1250 |
1350 |
1600 |
|
|
Darbs galds |
diametrs |
mm |
1000 |
1400 |
1800 |
2000 |
2250 |
|
maks. iekraušana |
t |
3.2 |
5 |
8 |
8 |
10 |
|
|
ātruma diapazons |
apgr./min |
6.3-200 |
5-160 |
3.2-100 |
3.2-100 |
2-63 |
|
|
soļu diapazons |
solis |
16 |
16 |
16 |
16 |
16 |
|
|
maks. griezes moments |
kn. m |
17.5 |
25 |
25 |
25 |
35 |
|
|
Vertikāls instrumenta stabs |
zvanīja barošana |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
padeves soļi |
solis |
12 |
12 |
12 |
12 |
12 |
|
|
griešanas spēks |
kn |
20 |
25 |
25 |
25 |
25 |
|
|
vertikālais brauciens |
mm |
650 |
800/1000 |
800/1000 |
800/1000 |
1000 |
|
|
horizontāls ceļojums |
mm |
700 |
915 |
1200 |
1300 |
1500 |
|
|
šūpošanās leņķis |
grāds |
±30 |
±30 |
±30 |
±30 |
±30 |
|
|
Vertikālais (sānu) torņa ātrgaitas ātrums |
m/min |
1.8 |
1.8 |
1.55 |
1.55 |
1.55 |
|
|
Šķērssiju pārvietošanās |
mm |
650 |
650/1050 |
850 |
1050 |
1250 |
|
|
Sijas pacelšanas ātrums |
mm/min |
350 |
350 |
350 |
350 |
320 |
|
|
Rīku joslas sekcijas izmērs |
mm |
30*40 |
30*40 |
40*40 |
40*40 |
40*40 |
|
|
Padeves motora jauda |
kw |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
|
|
Galvenais motors |
kw |
22 |
30 |
30 |
30 |
37 |
|
|
Mašīnas svars |
t |
8.5 |
12.4/14.8 |
17 |
18 |
26/28 |
|
|
Kopējais izmērs (G*G*H) |
mm |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3210*2850 *3300 |
3300*4000 *3500 |
|
Produkta iezīme
C51 sērijas vertikālās virpošanas virpas ir mūsu rūpnīca, kas absorbē mūsdienu progresīvās projektēšanas un ražošanas tehnoloģijas, pieņēma CAD optimizācijas projektēšanas metodi, ieviesa valsts pašreizējo jaunāko precizitātes standartu un mūsu rūpnīcas stingrības standartu, konfigurēja vietējās un ārvalstu uzlabotās funkcionālās sastāvdaļas, realizēja spēcīgo. konstrukcijas veiktspējas griešana, darbagalda liekā slodze, darbgalda dinamiskums, augsta statiskā stingrība, katra kustība ir droša un uzticama Augsto tehnoloģiju mehatronikas produkti ar ilgu kalpošanas laiku tiek izmantots mūžs un augsta apstrādes efektivitāte.
Vertikālās virpošanas virpas galveno piedziņu darbina maiņstrāvas motors, un hidrauliskais cilindrs virza pārnesumu dakšu, lai pārslēgtu pārnesumus.
Vertikālā instrumenta statņa horizontālo (X-ass) un vertikālo (Z-ass) padevi darbina maiņstrāvas servomotors, un lodveida skrūvi darbina planetārais reduktors, lai izveidotu vertikālo instrumenta stabu abos X virzienos. ass un Z ass. Iegūstiet atbilstošu barību un ātru kustību.
Darba galdam ir dinamiska spiediena virzošā sliede, un tā galvenā vārpsta ir aprīkota ar diviem NN3000 tipa divrindu īsiem cilindriskiem rullīšu gultņiem. Iekšējam gredzenam ir konuss, lai pielāgotu radiālo klīrensu. Abiem gultņiem ir eļļas plūsma eļļošanai un tie nodrošina darba galda aksiālo un radiālo precizitāti. Uz darba galda ir četri manuālie žokļi.
Vertikālā kolonna ir savienota ar darbagalda pamatni, un tās materiāls ir izgatavots no augstas stiprības, zemas slodzes čuguna, un kolonnas augšējā galā ir paredzēts staru pacelšanas mehānisms. Maiņstrāvas motora vadīts, staru kūlis pārvietojas uz augšu un uz leju pa vertikālo kolonnu.
Šķērssiju virzās uz augšu un uz leju pa kolonnas vadošās sliedes, un šķērssijas siju paceļ un nolaiž ar vienu skrūvi. Uz sijas ir uzstādīta drošības peldošā uzgriežņa ierīce, lai nodrošinātu precīzu, drošu un uzticamu darbu sijas celšanas procesā. Sija tiek palielināta uz kolonnas ar hidraulisko cilindru caur sviru un tiek nospiesta ar slīpo dzelzi, lai to nostiprinātu vai atbrīvotu. Skavas mehānismam ir vienkāršas struktūras un ērtas apkopes un darbības īpašības.
Piederums
|
Nē. |
Vienums |
Standarts vai kods |
|
1 |
Instrumentu turētājs |
|
|
2 |
Čaka žoklis |
|
|
3 |
Rieksts |
M24 |
|
4 |
Kronšteins |
|
|
5 |
Pamatu skrūve |
M24x500 |
|
6 |
Paplāksne |
M24 |
