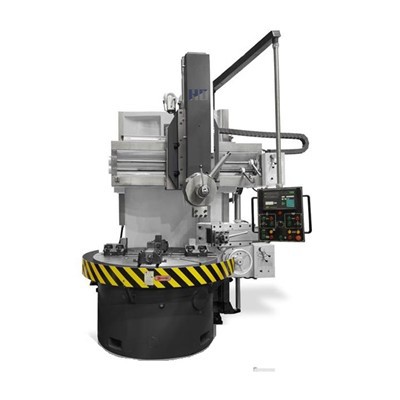

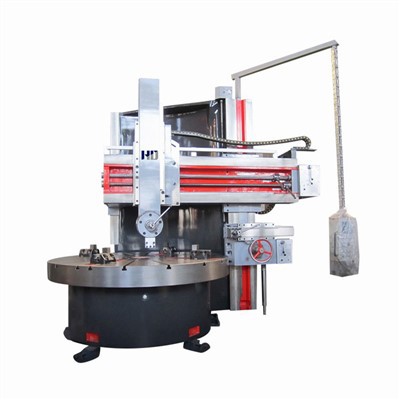

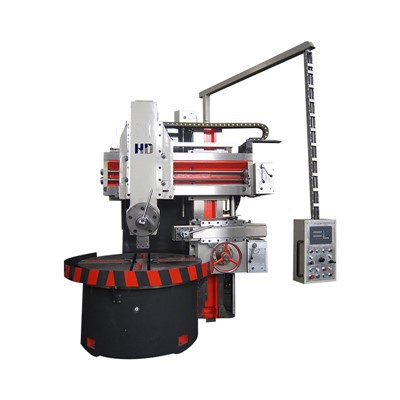

Modeļa C5112/C5116/C5120, C5123/C5126 vienas kolonnas vertikālā virpa sastāv no kolonnas, galvenās pārnesumkārbas, darba galda, sijas pacelšanas mehānisma, vertikāla instrumenta staba, elektriskās sistēmas, hidrauliskās sistēmas utt. Galvenā pārnesumkārba ir aizvērta kolonnas iekšpusē un darba galds ir aizvērts kolonnas priekšā. Sija pārvietojas uz augšu un uz leju pa kolonnas vadošās sliedes. Uz sijas ir vertikāls instrumenta statnis, kas var ātri barot un pārvietoties gan horizontālā, gan vertikālā virzienā. Galveno kustību vada maiņstrāvas motors. Darbgaldā ir pogu stacija, un visas darbības ar darbgaldu ir koncentrētas uz pogu staciju.

Specifikācijas parametrs

Specifikācija		Vienība	C5112	C5116	C5120	C5123	C5126
Maksimālais vertikālā instrumenta staba griešanas diametrs		mm	1250	1600	2000	2300	2600
Maksimālais sānu instrumenta staba griešanas diametrs		mm	1100	1400	1800	2000	2400
Maksimālais pļaušanas augstums		mm	1000	1000/1400	1250	1350	1600
Darbs tabula	diametrs	mm	1000	1400	1800	2000	2250
	maks. iekraušana	t	3.2	5	8	8	10
	ātruma diapazons	apgr./min	6.3-200	5-160	3.2-100	3.2-100	2-63
	soļu diapazons	solis	16	16	16	16	16
	maks. griezes moments	kn. m	17.5	25	25	25	35
Vertikāls instrumenta stabs	zvanīja barošana	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	padeves soļi	solis	12	12	12	12	12
	griešanas spēks	kn	20	25	25	25	25
	vertikālais brauciens	mm	650	800/1000	800/1000	800/1000	1000
	horizontāls ceļojums	mm	700	915	1200	1300	1500
	šūpošanās leņķis	grāds	±30	±30	±30	±30	±30
Sānu instrumenta stabs	barības diapazons	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	griešanas spēks	kn	20	20	20	20	20
	vertikālais brauciens	mm	900	900	900	900	900
	horizontāls ceļojums	mm	630	630	630	630	630
Vertikālais (sānu) torņa ātrgaitas ātrums		m%2 min	1.8	1.8	1.55	1.55	1.55
Šķērssiju pārvietošanās		mm	650	650/1050	850	1050	1250
Sijas pacelšanas ātrums		mm/min	350	350	350	350	320
Rīku joslas sekcijas izmērs		mm	30*40	30*40	40*40	40*40	40*40
Padeves motora jauda		kw	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8
Galvenais motors		kw	22	30	30	30	37
Mašīnas svars		t	8.5	12.4/14.8	17	18	26/28
Kopējais izmērs (GGH)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Produkta iezīme

Šī darbgaldu sērija ir programmas vadīta vienas kolonnas vertikālā virpa. Kontrolē iekšzemes servo sistēma. Instrumenta staba kustība notiek ar divām koordinātu asīm, kuras var savienot — X un Z. Abi izmanto maiņstrāvas servomotorus, lai darbinātu instrumenta statni (X ass) un cilindru (Z ass), lai pārvietotos pa augstas precizitātes lodīšu skrūvēm. Lai pasargātu no strāvas padeves pārtraukuma, Z-ass motors ir aprīkots ar bremzēm. Instrumenta staba un cilindra kustīgās virzošās sliedes izmanto nodilumizturīgu mīkstu siksnu/nokasītu bora čugunu, kas uzlabo virzošās sliedes nodilumizturību un nodrošina stabilu un uzticamu precizitāti. Instrumenta balsta virzošās sliedes eļļošanai tiek izmantota centralizēta eļļošanas stacijas fiksēta diapazona kvantitatīvā automātiskā eļļošanas sistēma, un nerūsējošā tērauda aizsargplāksnei ir skaists un tīrs izskats. Galveno piedziņu darbina galvenais motors, un darba galdu darbina pārnesumkārba ar hidraulisko stāvvietu un pārnesumu pārslēgšanu. Darbagalda vārpsta ir aprīkota ar augstas precizitātes divrindu cilindrisku rullīšu gultni, kura iekšējam gredzenam ir konuss, un radiālo klīrensu var regulēt, lai nodrošinātu vārpstas vienmērīgu darbību lielā ātrumā. Sija tiek palielināta ar hidraulisko cilindru caur sviru, un slīpais dzelzs tiek nospiests, lai stingri nofiksētu siju uz kolonnas. Atbrīvojiet slīpo dzelzi un ieslēdziet sijas pacelšanas motoru, lai pārvietotu siju piemērotā apstrādes pozīcijā. Iekārtas vadības panelis ir novietots uz aizsargpārsega, un dažādas informācijas komandas un nepieciešamos datus var parādīt LCD ekrānā.

Vertikālā kolonna ir savienota ar darbagalda pamatni, un tās materiāls ir izgatavots no augstas stiprības, zemas slodzes čuguna, un kolonnas augšējā galā ir paredzēts staru pacelšanas mehānisms. Maiņstrāvas motora vadīts, staru kūlis pārvietojas uz augšu un uz leju pa vertikālo kolonnu.

Šķērssiju virzās uz augšu un uz leju pa kolonnas vadošās sliedes, un šķērssijas siju paceļ un nolaiž ar vienu skrūvi. Uz sijas ir uzstādīta drošības peldošā uzgriežņa ierīce, lai nodrošinātu precīzu, drošu un uzticamu darbu sijas celšanas procesā. Sija tiek palielināta uz kolonnas ar hidraulisko cilindru caur sviru un tiek nospiesta ar slīpo dzelzi, lai to nostiprinātu vai atbrīvotu. Skavas mehānismam ir vienkāršas struktūras un ērtas apkopes un darbības īpašības.

Vienas kolonnas vertikālā virpa ir piemērota ātrgaitas tērauda griezējiem, karbīda griezējiem un visu veidu augstas veiktspējas griezējiem, kas var padarīt raupju un pabeigtu virpošanu iekšpusē un ārpusē cilindrisku, konisku, gala virsmu, rievošanu utt.
