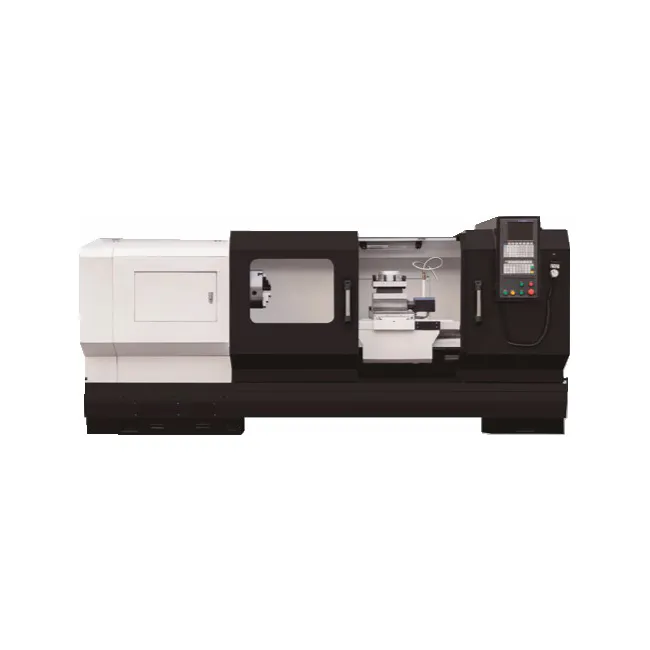

Modelis CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 plakanā CNC virpa ir izgatavota no augstas stiprības čuguna, kam pievienoti īpaši materiāli – varš un hroms, kas efektīvi uzlabo darbgalda nodilumizturību un stabilitāti.

Specifikācijas parametrs

Specifikācija	Vienība	CK6140	CK6150	CK6160
Šūpoties virs gultas	mm	400	500	600
Šūpoties pāri šķērseniskajam slidkalniņam	mm	220	250	395
Maks. pagrieziena diametrs	mm	400	500	600
Maks. sagataves garums	mm	550/750	1000/1500/2000	1000/1500/2000
Maks. pagrieziena garums	mm	420/620 (patrona)	850/1350/1850	850/1350/1850
Vārpstas deguns		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Vārpstas urbuma diametrs	mm	48/82	82/130	82/130
Vārpstas cauruma konuss	mm	Collet / 90. metriska	90. metrika/ 140. metrika	90. metrika/ 140. metrika
Vārpstas apgriezienu diapazons	r%2 min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Vārpstas pārslēgšanas režīms		Bezpakāpju	Bezpakāpju	Bezpakāpju
Vārpstas motors	kw	5.5	7.5	7.5
Čaka tips		Ieliktnis/ manuālā patrona	Manuālā patrona	Manuālā patrona
Čaka izmērs	collu	8	10/15	10/15
X/Z ātrgaita	m%2 min	X:6 Z:8	X:6 Z:8	X:6 Z:8
X ass gājiens	mm	280	280	320
Z ass gājiens	mm	550/750	1000/1500/2000	1000/1500/2000
Ceļa veids		Cietā sliede	Cietā sliede	Cietā sliede
Torņa ietilpība		4	4	4
Tailstock piedurknes diametrs	mm	60	75	75
Quill traverss	mm	100	150	150
Spalva konusveida		MT4	MT5	MT5
Mašīnas izmēri	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Neto svars	kg	1900/2200	2700/3100/3300	2800/3200/3400

Vienums	Vienība	CK6163	CK6180	CK61100	CK61125
Maks. šūpoties virs gultas diametra	mm	Φ630	Φ800	Φ1000	Φ1250
Maks. šūpoties pāri slidkalniņa diametram	mm	Φ350	Φ480	Φ620	Φ870
Maks. sagataves garums	mm	1000/1500/2000/3000	1500/2000/3000/5000
Maks. pagrieziena garums	mm	850/1350/1850/2850	1350/1850/2850/4850
Attālums starp vārpstas centru līdz virzienam	mm	315	400	500	625
Attālums starp vārpstas centru līdz zemei	mm	1145	1130	1150	1275
Gultas vadotnes platums	mm	550	600	755	755
Vārpstas cauruma diametrs	mm	104	104	130	130
Vārpstas deguns		C11/A211	C11/A211	A2-15	A2-15
Vārpstas apgriezienu diapazons	r%2 min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Vārpstas ātruma solis		4 pārnesumi, bezpakāpju
Pārnesumu pārslēgšana		Manuāli/Automātiski	Manuāli/Automātiski	Rokasgrāmata	Rokasgrāmata
Galvenais servomotors	kw	11kw	11kw	22kw	22kw
X ass ātrs ātrums	m%2 min	4	4	4	4
Z ass ātrs ātrums	m%2 min	8	8	6	6
X ass padeve min. iestatīšanas vienība		{0}.001mm	{}.001mm	{}.001mm	0.001mm
Z ass padeve min. iestatīšanas vienība		{}.001mm	{}.001mm	{0}.001mm	{0}.001mm
Tailstock piedurknes diametrs	mm	φ100	φ100	φ160	φ160
Tailstock piedurkņu pārvietošanās	mm	250	250	300	300
Tailstock piedurknes cauruma konusveida		Morze 5	Morse 6	Morse 6	Morse 6
Elektrisko instrumentu stabs	veids	Vertikālās četras stacijas	Vertikālās četras stacijas	Vertikālās četras stacijas	Vertikālās četras stacijas
	instrumenta maiņas laiks	3.6S	3.6S	3.6S	3.6S
	izmērs	250*250	250*250	300*300	300*300

Drošības brīdinājumi

Lietošanas instrukcija ietver mehānisko un elektrisko daļu

Pirms uzstādīšanas un ekspluatācijas uzsākšanas personālam ir jāizlasa pilns ekspluatācijas rokasgrāmatas komplekts un jāapgūst īpaša apmācība.

Vinčas uzstādīšana un virpas mašīnas darbība jāveic profesionāliem darbiniekiem. Attiecīgos drošības darbības noteikumus var ievērot stingri.

Virpas regulēšana jāveic saskaņā ar lietošanas rokasgrāmatā norādītajām metodēm. Un virpu vajadzētu noregulēt, kad mašīna ir apturēta.

Profesionālie darbinieki, kas nav saistīti ar elektrību, nedrīkst pieskarties darbgalda elektriskajai sistēmai.

Pārvietojot daļas tuvu robežstāvoklim, tas jādarbina ar samazinātu ātrumu.

Pārnesumu pārslēgšanas ātruma maiņa jāveic pēc darba galda pārtraukšanas.

Ja darbības laikā notiek negadījums, nospiediet sarkano avārijas apturēšanas pogu, lai apturētu mašīnu. Kad problēma ir atrisināta, iekārtu var iedarbināt vēlreiz.

Griešanas laikā nedrīkst mērīt izmēru, pielāgot paraugu, pieskarties apstrādes virsmai ar roku vai skatīties mašīnas tuvumā.

Darbgalda darbības laikā apkalpojošais personāls nedrīkst atstāt darba vietu; jāievēro darba situācija darbgalda darbības vietā.
